Diseño sin tolva de almacenamiento de asfalto terminado, haciendo sencilla la instalación, reduce los tiempos de puesta en marcha y optimiza el espacio requerido.
La planta de asfalto serie LBE es una solución integrada que no requiere de tolvas de almacenamiento de producto terminado, permitiendo un diseño más compacto y eficiente. Su estructura optimizada favorece un proceso de producción más limpio y respetuoso con el medio ambiente. Este modelo está disponible en dos configuraciones: modular semicerrada y totalmente cerrada, lo que permite adaptarse a los distintos requerimientos operativos y a las condiciones de trabajo de cada cliente.

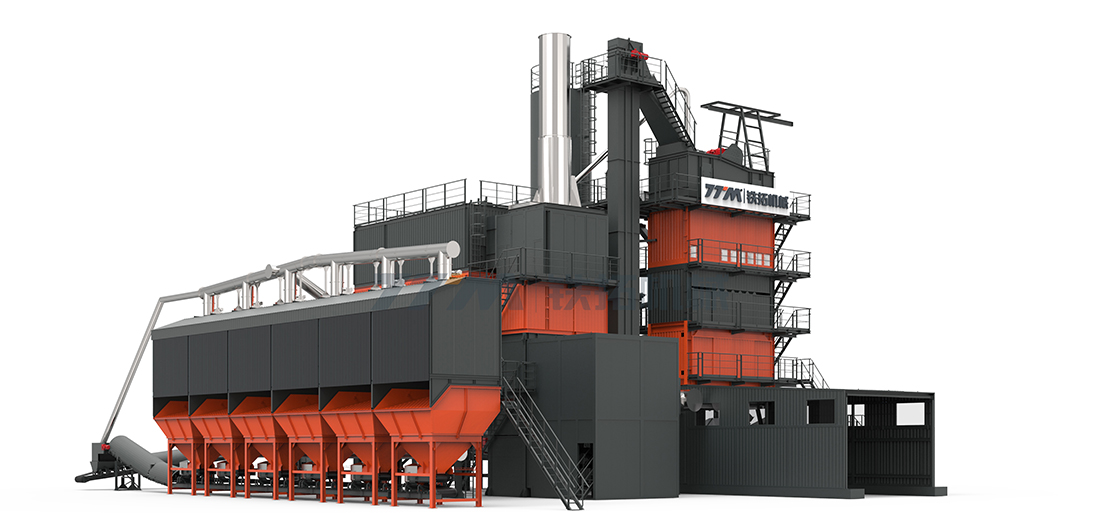

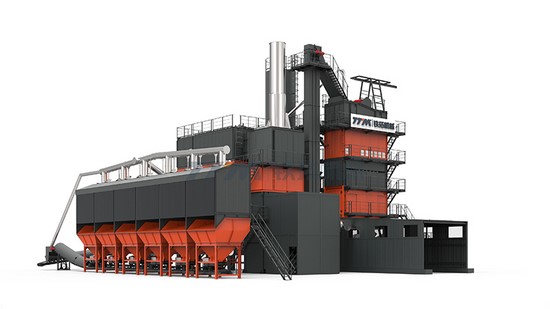

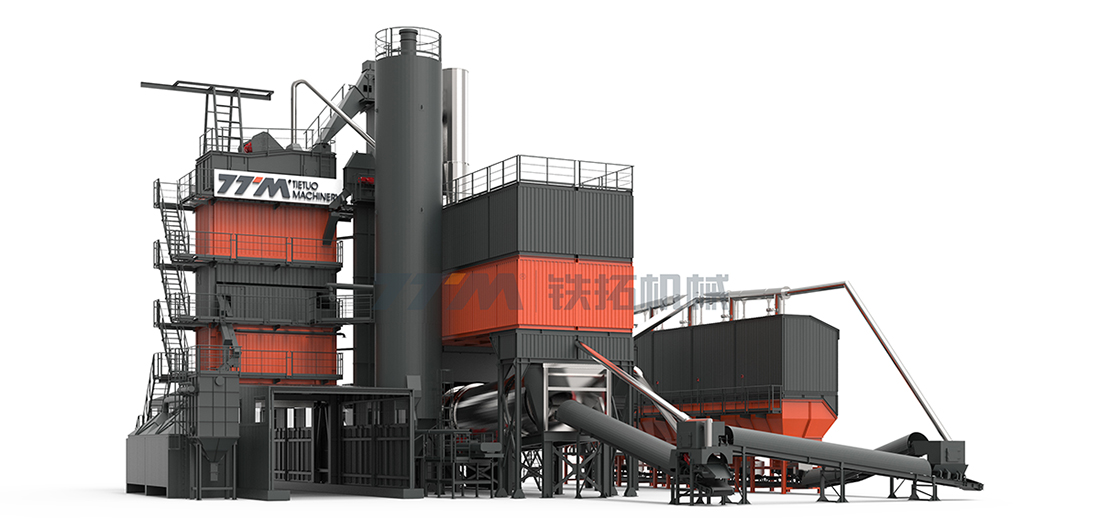

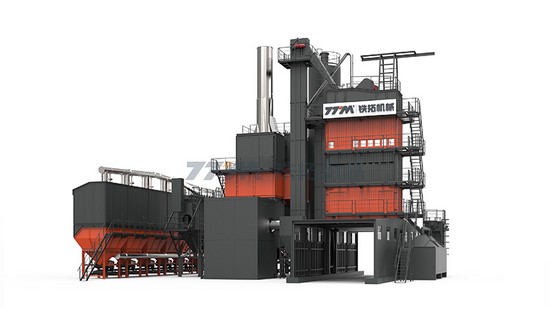

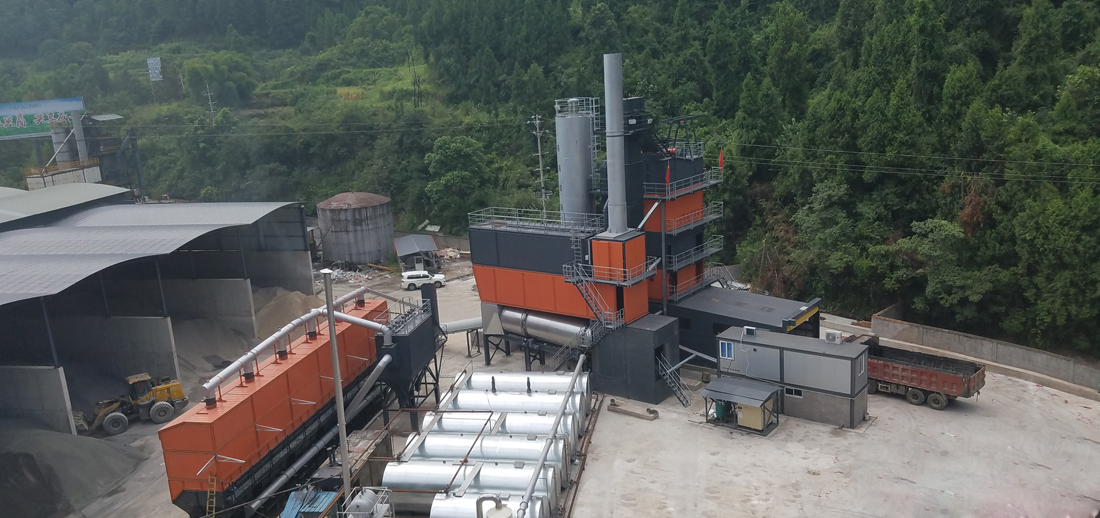

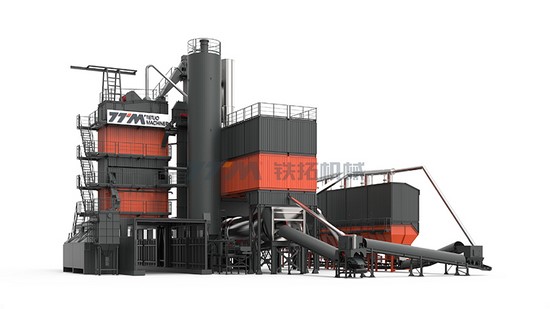

El diseño modular y semicerrado está pensado para reducir la dispersión de polvo y partículas hacia otras zonas de trabajo, contribuyendo a un entorno más limpio y ordenado. La incorporación de puertas corredizas de diseño ergonómico facilita las tareas de operación y mantenimiento.
Además, se aplican soluciones de control de polvo en los sistemas de alimentación en frío, en la cinta transportadora inferior y en el área de carga de camiones, asegurando que la planta cumpla con los estándares y normativas ambientales vigentes.

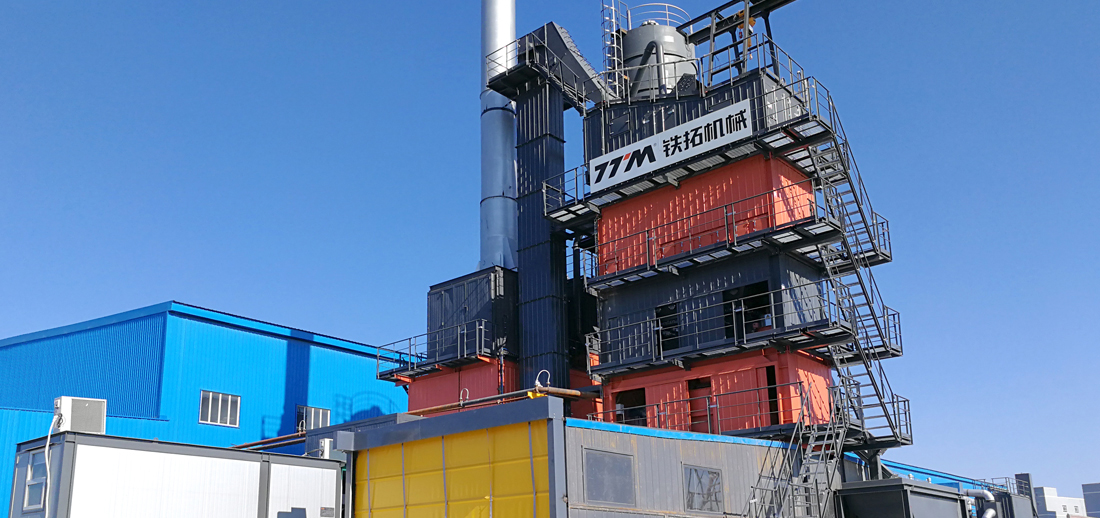

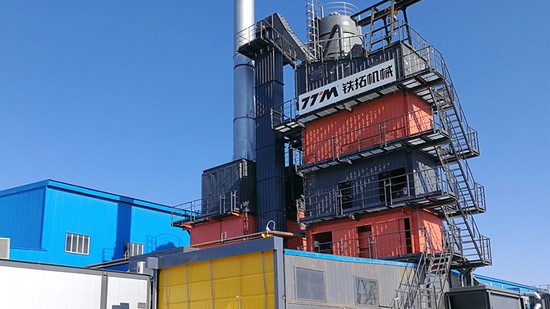

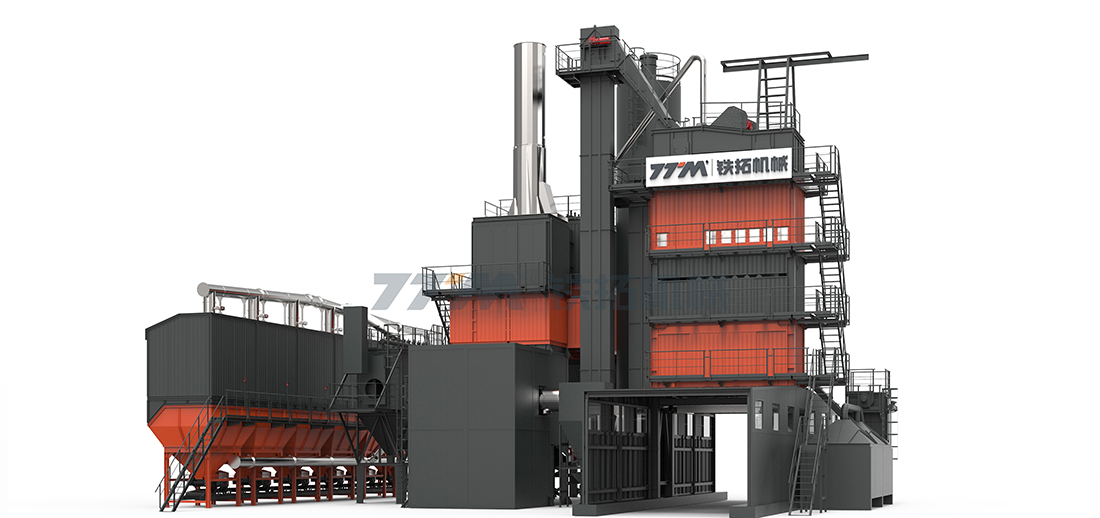

La configuración totalmente cerrada, basada en un diseño integrado en contenedores, combina una imagen moderna con una instalación rápida y sencilla. Este sistema, junto con un eficiente equipo de captación de polvo, permite controlar de forma efectiva la emisión de partículas y gases, ofreciendo un desempeño ambiental sobresaliente y un entorno de trabajo más seguro.
| Modelo | | | | | | | | |
| Capacidad nominal (t/h) | 64 | 80 | 96 | 120 | 160 | 240 | 320 | 400 |
| Sistema de alimentación en frío | El número de tolvas de alimentación en frío se puede configurar según el cliente lo requiera | |||||||
| Número de tolvas de alimentación en frío | 3 | 4 | 4 | 4 | 5 | 6 | 6 | 6 |
| Volumen de una sola tolva (m³) | 8 | 8 | 8 | 8 | 8 | 15 | 15 | 18 |
| Diámetro del tambor del secador (m) | 1.54 - 1.74 | 1.75 | 1.75 | 1.95 | 2.25 | 2.5 | 2.7 | 3 |
| Longitud del tambor del secador (m) | 6.5 | 7 | 7 | 8 | 9 | 10 | 12 | 12 |
| Quemador del tambor secador | Opcional: diésel, diésel + fuelóleo pesado, carbón pulverizado, gas natural, aceite + gas (según los requerimientos del cliente) | |||||||
| Potencia del quemador (MW) | 18 | 18 | 22 | 22 | 29 | 39 | 55 | 88 |
| Sistema de recolección de polvo | Ciclón con agua / Separación por gravedad + filtro de mangas | Separación por gravedad + filtro de mangas | ||||||
| Área de filtrado del filtro de mangas (m²) | 320 | 360 | 440 | 510 | 650 | 920 | 1200 | 1600 |
| Torre de mezclado | ||||||||
| Número de tolvas calientes | 4 | 5 | 6 | 6 | 6 | |||
| Volumen de las tolvas calientes (m³) | 7 | 12 | 25 | 28 | 50 | 80 | ||
| Capacidad del mezclador (kg) | 800 | 1000 | 1200 | 1500 | 2000 | 3000 | 4000 | 5000 |
| Transmisión | Caja de engranajes doble con sincronización | |||||||
| Almacenamiento de asfalto terminado | Almacenamiento inferior / almacenamiento lateral | |||||||
| Volumen del silo inferior de almacenamiento (t) | 30 | 50 | 50/100/200 | 100/200/300 | ||||
| Sistema de suministro de material de relleno | ||||||||
| Volumen del silo de material de relleno recuperado (m³) | 12/30 (almacenamiento inferior) | 20/40 (almacenamiento inferior) | 20/50 (almacenamiento inferior) | 30/50 (almacenamiento inferior) | 80 | |||
| Volumen del silo de material de relleno mineral virgen (m³) | 20 | 30 | 30 | 50 | 50 | 80 | ||
| Sistema de suministro de asfalto | Sistema de calentamiento: eléctrica, calentamiento rápido interno del tanque y calentamiento por aceite térmico (carbón/aceite/gas) | Sistema de calentamiento: eléctrico o mediante aceite térmico (carbón/aceite/gas) | ||||||
| Volumen del tanque de asfalto (m³) | 1×50 | 2×50 | 3×50 | 4×50 | ||||
| Sistema de suministro de fuelóleo pesado | Sistema de calentamiento: eléctrico o por aceite térmico (carbón/aceite/gas) | |||||||
| Tanque de diésel (m³) | 1×10 | |||||||
| Potencia total (kW) | 45 | 55 | 75 | 90 | 110 | 160 | 185 | 220 |
